如何對航空鉚釘孔進行非接觸式和微米級精度3D測量

How to measure aerospace rivet holes – 3D, non-contact and with micron-precision

如何對航空鉚釘孔進行非接觸式和微米級精度3D測量

鉚釘有助于確保飛機的結構完整性和空氣動力學

為什么我們要關注飛機鉚釘孔的測量？

鉚釘是飛機組裝中最常用的緊固件。高精度鉚接過程包括鉆孔，鉆錐坑和緊固件安裝。在大型飛機上需要重復數十萬次，因?yàn)?/span>最大的客機由一百多萬個鉚釘固定在一起！

由于諸如鉚釘之類的緊固件有助于確保飛機的結構完整性和空氣動力學，因此必須快速而且非常精確地進行安裝。為飛機組裝裝配設備制定了嚴格的質量控制標準，以確保飛機面板接頭可以承受飛行的重復應力。

鉆孔和填充鉚接過程的質量控制（QC）

該過程的幾個方面都需要進行質量控制檢測：

航空鉚釘孔和埋頭孔的幾何形狀必須在嚴格的公差范圍內。

它們的內徑必須沒有毛刺或過多的顫振（來復線）之類的缺陷，這些缺陷可能會在飛行壓力下引起結構缺陷。

測量鉚釘頭與表面的齊平度，以確?？山邮艿臍鈩幼枇λ健?/span>

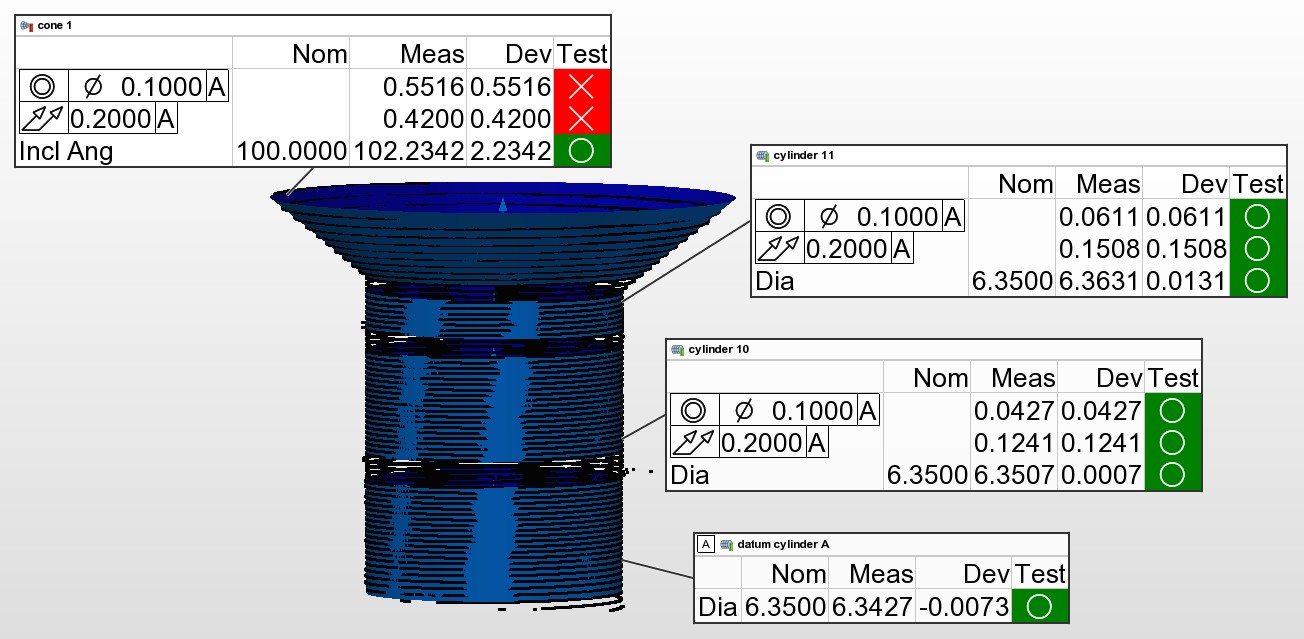

GD＆T參數可在數秒內完成測量。直徑，鉆孔和埋頭孔的同心度，跳動，埋頭孔的夾角等。

由RivetInspect提供的測量

諾飛勘RivetInspect 3D計量系統可提供所有必需的測量值，以使飛機裝配商能夠?qū)?/span>100％的檢測權集成到其自動鉆孔和填充的過程中。與我們的航空航天組裝機（機器人，CNC或龍門架）集成后，RivetIinspect可提供：

尺寸測量–直徑，內徑長度（握固長度，埋頭孔深度等），圓柱度，圓度（真圓度），圓錐度，錐度，鉚釘孔和埋頭孔的同心度，包括埋頭孔角度，鉚釘孔和埋頭孔軸線之間的角度，鉚釘孔軸線相對于表面平面的垂直度，內徑槽的半徑，鉚釘孔的軸向平直度以及安裝的鉚釘頭的平整度。

粗糙度測量

缺陷的檢測和可視化，例如來復線（顫振），毛刺，層間間隙，偏移，刀痕缺陷，凹痕。

在大多數情況下（并取決于鉚釘孔尺寸），可以使用相同的探針并在與尺寸測量相同的掃描范圍內獲取所有上述測量值。

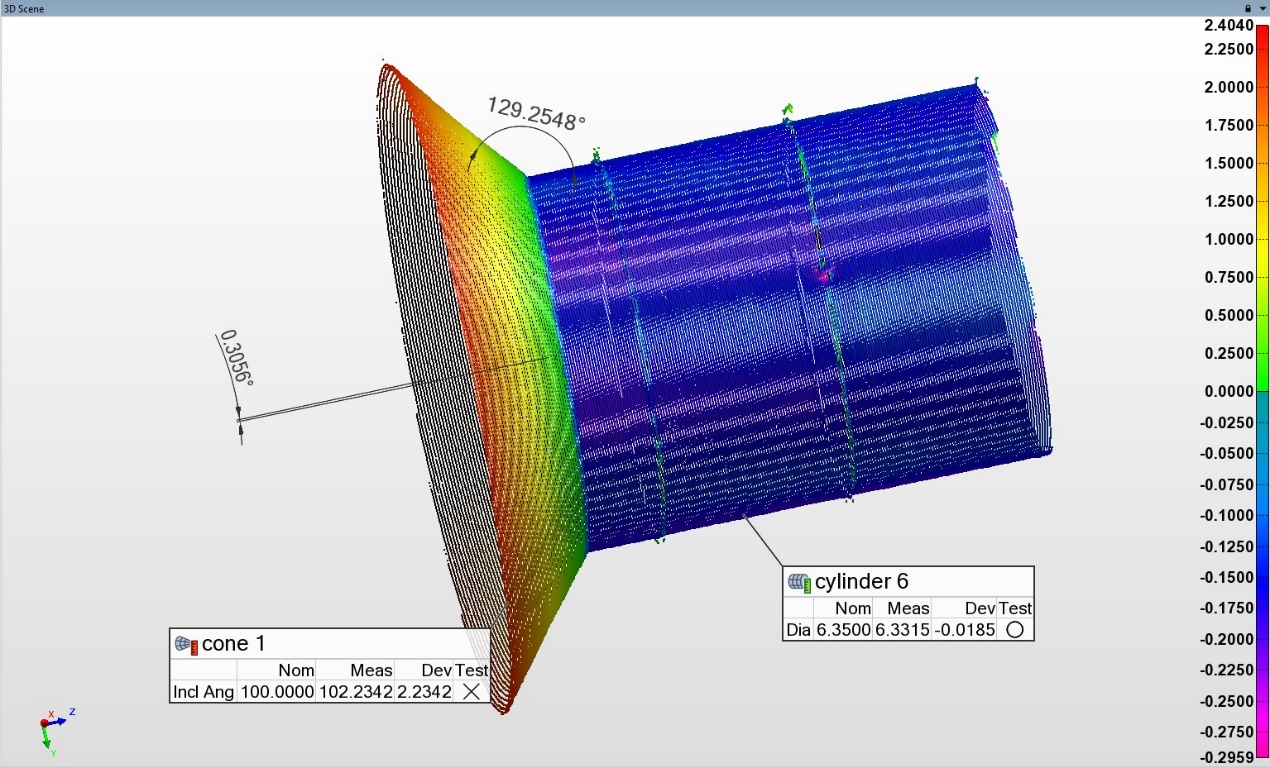

使用該鉚釘ID進行以下測量：內徑，埋頭孔夾角，鉚釘孔和埋頭孔之間的角度以及埋頭孔和鉚釘孔軸線之間的角度。

RivetInspect的主要功能和優勢

為了支持當今日益增長的數據驅動、機器人化和自動化的鉆孔和填充鉚接過程，諾飛勘 RivetInspect提供了：

難以接近的鉚釘孔ID的非接觸式3D測量；

快速尺寸測量，通常每個孔幾秒鐘；

能夠使用同一探針測量粗糙度和缺陷；

能夠在同一掃描中測量不同的材料（CFRP，鋁，鈦合金等）；

與機器人輕松集成，可直接在工廠車間部署；

不受環境照明和空氣流動的影響。

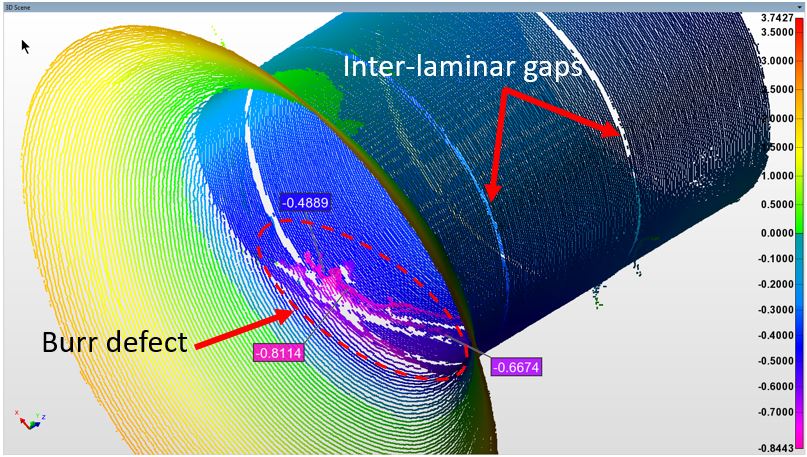

鉚釘孔和埋頭孔已掃描的ID，顯示了與圓柱體的3D偏差圖。在鉚釘孔ID上可以看到毛刺缺陷和層間間隙。

要了解有關RivetInspect的更多信息，請閱讀Novacam的“自動鉚釘孔檢測和3D測量”應用說明

您需要高精度地測量鉚釘孔和埋頭孔嗎？
