葉片和整體葉盤檢測和 3D 計量

測量系統： NOVACAM   BOREINSPECT系統和EDGEINSPECT系統
關鍵詞：航空航天、能源、壓縮機葉片、定子、機翼、葉片盤、IBR（整體葉片轉子）、NGV（噴嘴導葉）、擴散器、冷卻孔

航空和能源領域的渦輪機包括高速旋轉部件，這些部件會受到熱、壓力和力的特殊影響。由于渦輪葉片的幾何形狀和表面光潔度對發動機運行效率至關重要，因此葉片制造商必須嚴格控制規格公差。此外，一旦投入使用，就會定期檢查葉片是否存在缺陷并進行修復。

觀看 BoreInspect 3D 計量系統如何以非接觸式全自動方式精確測量渦輪葉片。小直徑非接觸式掃描儀探頭很容易進入間隔很近的翼型葉片之間。

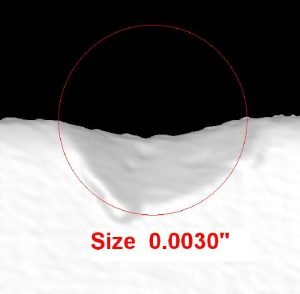

冷卻孔是鉆入某些渦輪葉片表面的微小孔，用于為葉片提供氣膜冷卻。冷卻孔在掃描表面呈現出突然而銳利的邊緣，這對許多 3D 測量技術來說是個問題。

密封槽也是難以掃描的特征。它們?cè)谂c轉子分開制造的渦輪葉片上加工。當葉片連接到轉子上時，密封槽充滿金屬板。與冷卻孔一樣，密封槽通常使用 EDM 加工。

觀看作為 BoreInspect 全自動檢測的一部分，如何測量定子葉片上的冷卻孔和密封槽。

閱讀有關冷卻孔測量和EDM 密封槽測量的更多信息。

葉盤（也稱為整體葉片轉子，IBR）是一種發動機壓縮機部件，由轉子盤和葉片組成。整體葉盤可以用整塊材料加工而成，也可以通過將單個葉片焊接到轉子盤上制成。與可以從轉子盤上拆下的常規葉片不同，緊密間隔的葉盤葉片不能為了調節或測量目的而拆下。

為了應對這一挑戰，NOVACAM TM BOREINSPECT TM系統旋轉掃描儀探頭的非接觸式旋轉探頭可輕松到達整體葉盤葉片之間，以獲取其內表面的高精度形貌測量值。BOREINSPECT 系統與精密平臺或機械臂協同工作，可對整體葉盤上的所有葉片進行全自動檢測。

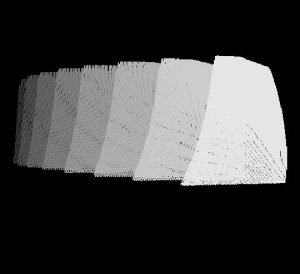

查看包含多個整體葉盤葉片的 3D 云圖像，這些葉片是在一個自動序列中采集的。
